公称
通径 DN |
法兰焊端
外径 (钢管外径) |
连接尺寸
|
密封面
|
法兰
厚度 C |
法兰
高度 H |
法兰颈
|
||||||||||
|
法兰
外径 D |
螺栓孔
中心圆 直径 K |
螺栓
孔径 L |
螺栓
|
d
|
f
|
N
|
S
|
H1
|
R
|
|||||||
|
数量
n |
螺纹
规格 |
|||||||||||||||
|
系列Ⅰ
|
系列Ⅱ
|
系列Ⅰ
|
系列Ⅱ
|
|||||||||||||
|
10
|
17.2
|
14
|
100
|
70
|
14
|
4
|
M12
|
41
|
2
|
20
|
45
|
32
|
3
|
6
|
3
|
|
|
15
|
21.3
|
18
|
105
|
75
|
14
|
4
|
M12
|
46
|
2
|
20
|
45
|
34
|
3.2
|
6
|
3
|
|
|
20
|
26.9
|
25
|
130
|
90
|
18
|
4
|
M16
|
56
|
2
|
20
|
52
|
42
|
3.6
|
6
|
4
|
|
|
25
|
33.7
|
32
|
140
|
100
|
18
|
4
|
M16
|
65
|
22
|
24
|
58
|
52
|
3.6
|
8
|
4
|
|
|
32
|
42.4
|
38
|
155
|
110
|
22
|
4
|
M20
|
76
|
2
|
24
|
60
|
60
|
3.6
|
8
|
5
|
|
|
40
|
48.3
|
45
|
170
|
125
|
22
|
4
|
M20
|
84
|
2
|
26
|
62
|
70
|
4
|
10
|
5
|
|
|
50
|
60.3
|
57
|
180
|
135
|
22
|
4
|
M20
|
99
|
2
|
26
|
62
|
82
|
5
|
10
|
5
|
|
|
65
|
76.1
|
76
|
205
|
160
|
22
|
8
|
M20
|
118
|
2
|
26
|
68
|
98
|
6
|
12
|
6
|
|
|
80
|
88.9
|
89
|
215
|
170
|
22
|
8
|
M20
|
132
|
2
|
28
|
72
|
112
|
6
|
12
|
6
|
|
|
100
|
114.3
|
108
|
250
|
200
|
26
|
8
|
M24
|
156
|
2
|
30
|
78
|
138
|
7
|
12
|
6
|
|
|
125
|
139.7
|
133
|
295
|
240
|
30
|
8
|
M27
|
184
|
2
|
34
|
88
|
168
|
7.5
|
12
|
6
|
|
|
150
|
168.3
|
159
|
345
|
280
|
33
|
8
|
M30
|
211
|
2
|
36
|
95
|
202
|
8.5
|
12
|
8
|
|
|
200
|
219.1
|
219
|
415
|
345
|
36
|
12
|
M33
|
284
|
2
|
42
|
110
|
256
|
10.5
|
16
|
8
|
|
|
250
|
273
|
273
|
470
|
400
|
36
|
12
|
M33
|
345
|
2
|
46
|
125
|
316
|
13.5
|
18
|
10
|
|
|
300
|
323.9
|
325
|
530
|
460
|
36
|
16
|
M33
|
409
|
2
|
52
|
140
|
372
|
15.5
|
18
|
10
|
|
|
350
|
355.6
|
377
|
600
|
525
|
39
|
16
|
M36
|
465
|
2
|
56
|
150
|
420
|
430
|
17.5
|
20
|
10
|
|
400
|
406.4
|
426
|
670
|
585
|
42
|
16
|
M39
|
535
|
2
|
60
|
160
|
475
|
484
|
20
|
20
|
10
|

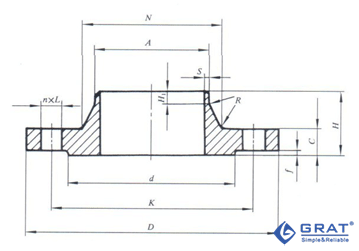

法兰图纸
