公称
通径 DN |
法兰焊端
外径 (钢管外径) A |
连接尺寸
|
密封面
|
法兰
厚度 C |
法兰
高度 H |
法兰颈部
直径 N |
法兰
内径 B |
|||||
|
法兰
外径 D |
螺栓孔
中心圆 直径 K |
螺栓
孔径 L |
螺栓
|
d
|
f
|
|||||||
|
数量
n |
螺纹
规格 |
|||||||||||
|
15
|
21.3
|
135
|
89.0
|
22
|
4
|
M20
|
35
|
7
|
30.5
|
73
|
43
|
由用户
规定 |
|
20
|
26.9
|
140
|
95.0
|
22
|
4
|
M20
|
43
|
7
|
32.0
|
79
|
51
|
|
|
25
|
33.7
|
160
|
108.0
|
26
|
4
|
M24
|
51
|
7
|
35.0
|
89
|
57
|
|
|
32
|
42.4
|
185
|
130.0
|
29.5
|
4
|
M27
|
63.5
|
7
|
38.5
|
95
|
73
|
|
|
40
|
48.3
|
205
|
146.0
|
32.5
|
4
|
M30
|
73
|
7
|
44.5
|
111
|
79
|
|
|
50
|
60.3
|
235
|
171.5
|
29.5
|
8
|
M27
|
92
|
7
|
51.0
|
127
|
95
|
|
|
65
|
73.0
|
265
|
197.0
|
32.5
|
8
|
M30
|
105
|
7
|
57.5
|
143
|
114
|
|
|
80
|
88.9
|
305
|
228.5
|
35.5
|
8
|
M33
|
127
|
7
|
67.0
|
168
|
133
|
|
|
100
|
114.3
|
355
|
273.5
|
42
|
8
|
M39
|
157.5
|
7
|
76.5
|
190
|
165
|
|
|
125
|
141.3
|
420
|
324.0
|
48
|
8
|
M45
|
186
|
7
|
92.5
|
229
|
203
|
|
|
150
|
168.3
|
485
|
368.5
|
55
|
8
|
M52
|
216
|
7
|
108.0
|
273
|
235
|
|
|
200
|
219.1
|
550
|
438.0
|
55
|
12
|
M52
|
270
|
7
|
127.0
|
317
|
905
|
|
|
250
|
273.0
|
675
|
539.5
|
68
|
12
|
M64
|
324
|
7
|
165.5
|
419
|
375
|
|
|
300
|
323.9
|
760
|
619.0
|
74
|
12
|
M70
|
381
|
7
|
184.5
|
464
|
441
|
|

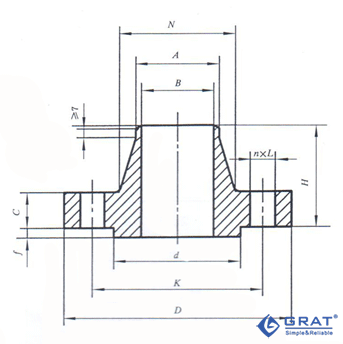

法兰图纸
