衬氟气动蝶阀-武汉格莱特控制阀有限公司

所属类别：气动蝶阀

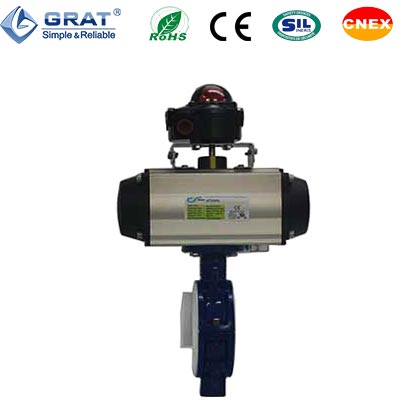

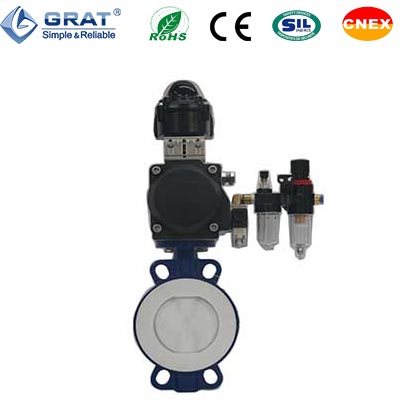

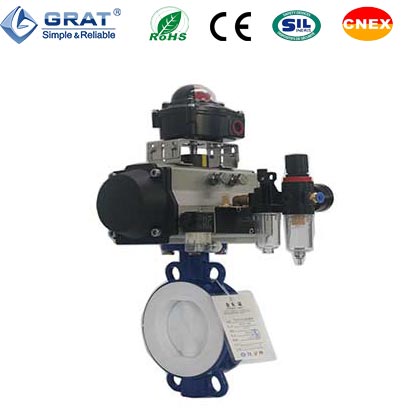

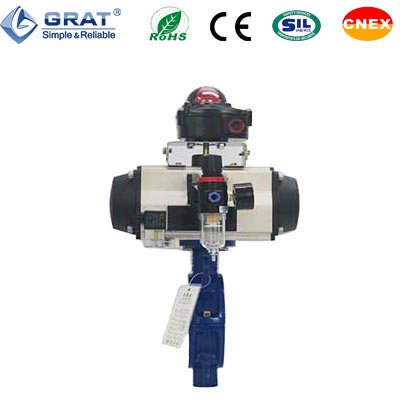

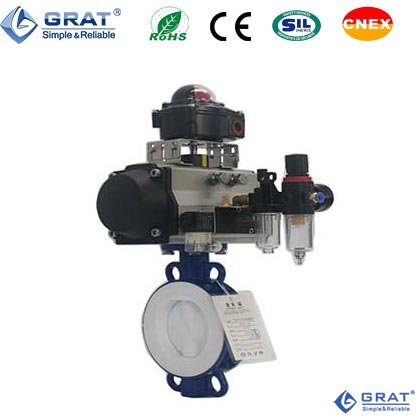

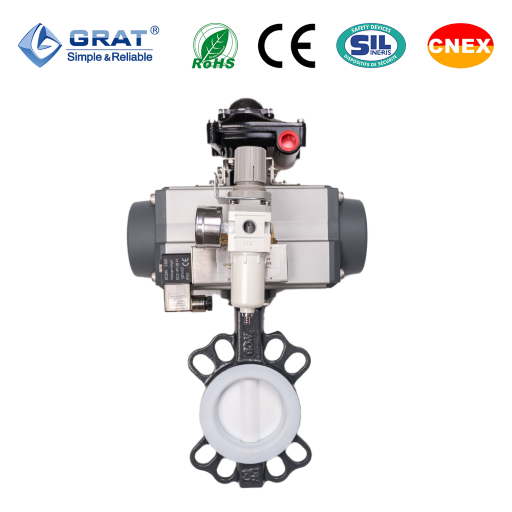

产品名称：衬氟气动蝶阀
产品简介：

衬氟气动蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，具有严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。
衬氟气动蝶阀由于采用了聚四氟乙烯（FEP）为防腐衬层里料，所以具有很强的防腐性和耐磨性，再加上唇式弹性的独特密封付的结构设计，较好的延长了产品的使用。
衬氟气动蝶阀在完成普通球阀输送的介质外还能输导大压差和较大温差变化范围内的强腐蚀、冲刷、磨砺的一切酸、碱、盐液体，有腐蚀性气体及含有固体颗粒的混合性液体等介质。

①采用FEP衬里，与液体接触的过流部件全部为氟塑料，具有很强的防腐性和耐磨性，可适用于任何浓度的酸、碱等介质。是目前防腐设备最理想的选择。
②唇式弹性的独特密封副的结构设计，较好的延长了产品的使用寿命。
③PTFE密封材料，耐老化、耐腐蚀，使用寿命长。密封性能可达到零泄漏。

工作电源	AC110VAC220VAC380VDC24V
公称通径	DN40-500
介质温度	-50℃－160℃（无冻结）
工作压力	PN1.0～1.6（MPa)
控制方式	调节或开关控制
气动作用方式	单作用(带弹簧复位)或双作用
连接方式	对夹式
阀体材质	WCB、QT450-10、HT200、HT250
蝶板材质	WCB+PTFE
密封圈	PTFE
执行器材质	铸铝合金
适用介质	硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质。
设计与制造标准	GB/T 12238-2008 API 6D
法兰标准	JB/T 79-2015、GB/T 9124.1-2019 、 GB/T 9124.2-2019 、ASME B16.5、JIS B2239
结构长度	GB/T 12221-2005
检验标准	API 598

中线蝶阀Cv值

规格 Size	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
规格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"	48"
90°开启时CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388	21705	27908	43116	49500	68250	86375	119750	187300

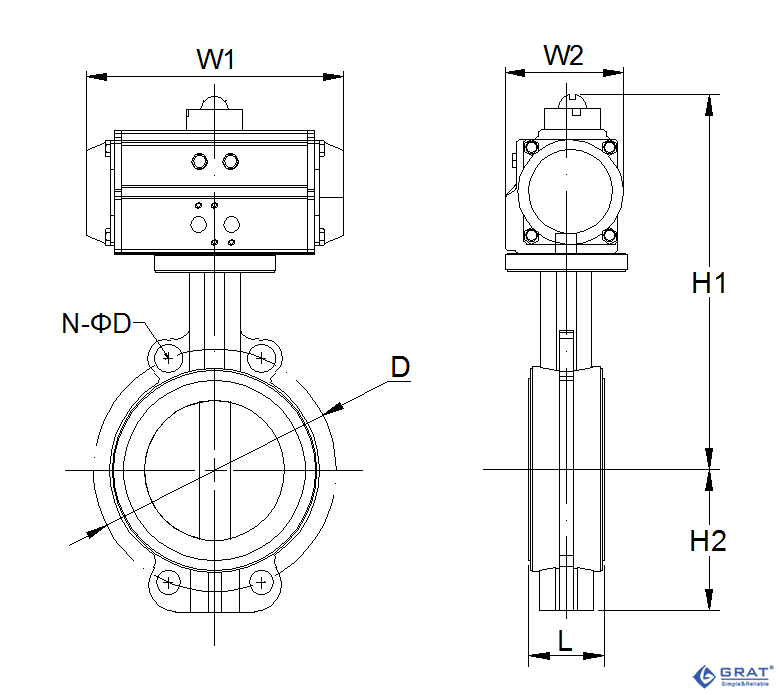

1. 对夹式衬氟气动蝶阀连接尺寸

图片10 (中).png

通径 DN	L	D	N-ΦD	H2	双作用			单作用
通径 DN	L	D	N-ΦD	H2	H1	W1	W2	H1	W1	W2
40	33	115	4-Φ16	60	224	160	58	243	192	74
50	43	125	4-Φ18	70	253	192	74	264	218	85
65	46	145	4-Φ18	80	277	218	85	300	272	107
80	46	160	8-Φ18	89	312	238	96	335	274	120
100	52	180	8-Φ18	105.5	339	272	107	387	335	135
125	56	210	8-Φ18	121	362	272	107	410	335	135
150	56	240	8-Φ22	145	390	274	120	442	352	152
200	60	295	12-Φ22	177	463	335	135	502	422	174
250	66	355	12-Φ26	205	541	352	152	595	488	206
300	78	410	12-Φ26	235	580	422	174	635	550	228
350	78	470	16-Φ26	260	658	488	206	718	600	260
400	102	525	16-Φ30	299	707	488	206	767	600	260

规格(mm)	D	D1	D2	D3	D4	n-Φ	H	f	D5	b
50	165	125	59	52	52	4-Φ 18	20	3	62	8
65	185	145	122	75	67	4-Φ 18	20	3	78	8
80	200	160	133	91	82	8-Φ 18	20	3	91	8
100	220	180	158	110	102	8-Φ 18	22	3	116	8
125	250	210	184	135	127	8-Φ 18	22	3	142	8
150	285	240	212	161	152	8-Φ 22	24	3	170	10
200	340	295	268	221	208	12-Φ 22	26	3	221	10
250	405	355	320	275	255	12-Φ 26	29	3	275	10
300	460	410	370	327	308	12-Φ 26	32	4	326	14
350	520	470	430	379	355	16-Φ 26	34	4	358	14
400	580	525	482	429	405	16-Φ 30	36	4	409	14
450	640	585	532	481	455	20-Φ 30	38	4	460	16
500	715	650	585	532	505	20-Φ 33	42	4	511	16
600	840	770	685	633	605	20-Φ 36	44	5	613	18
