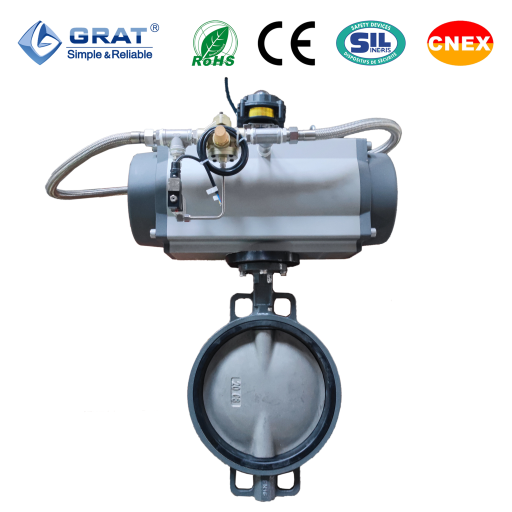

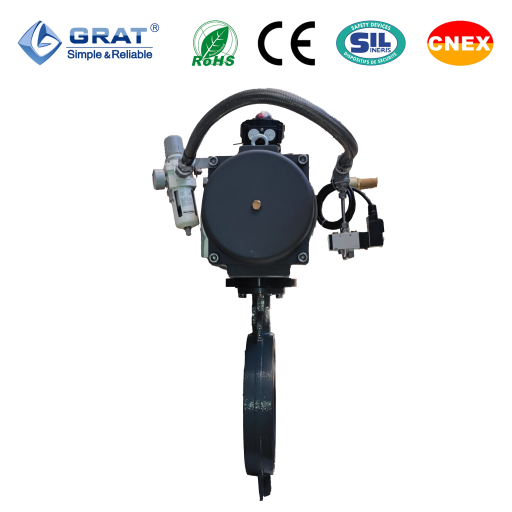

大口径快开气动蝶阀

快开蝶阀广泛应用于石油化工、电力、冶金、水处理、食品与医药等行业。用于快速切断物料流；在电厂中用于控制冷却水系统、锅炉给水系统等关键流程。

  • 快速动作：开关动作时间极短，DN350口径开向最快 3-4 秒，关向最快1-2秒完成 90° 的开启或关闭动作，能满足对压力、流量、温度、液位等工艺参数的快速开关和切断需求，适用于紧急停车系统等场合。

  • 电机减速结构：采用电机减速结构，避免了电磁阀线圈长期通电易老化、寿命短的缺陷，电动执行器寿命可达 10 万次，提高了阀门的可靠性和使用寿命。

  • 安装灵活：无安装方向要求，可在管道上 360° 任意角度安装，甚至倒置安装，且具有双向密闭功能，安装时不受介质流向和空间位置的影响。

  • 调试简便：拥有 DDS 开关调试专利技术，通过旋转刻度盘顶部旋钮，即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试，仅需一步即可完成角度调试。


公称通径

DN50～DN600

工作温度

-30℃-180℃

公称压力

PN1.6-2.5MPa　　

适用介质

中性气体液体

气源压力

0.4～0.7MPa

执行器密封

氟橡胶

执行器材质

铸铝合金

连接方式

对夹式连接

控制方式

开关动作

阀体材质

SUS304不锈钢、SUS316不锈钢、WCB、QT450-10

阀板材质

SUS304不锈钢、SUS316不锈钢、WCB、QT450-10

阀座密封

PTFE，EPDM等

填料材质

石墨

制造标准

JB/T8692-199

气动蝶阀设计与制造标准

GB12237-89 AP16D标准

产品检查与实验

JB/T 9092  API598标准


    1、气动开关蝶阀安装尺寸图表

气动开关蝶阀安装尺寸图

公称通径DN/mm

气缸缸径Φ

D

K

L

L1

L2

H2

H1

4*ΦD

50

75

92

125

42.6

206

103

70

260

4-Φ18

65

83

106

145

45.6

262

109

76

243

4-Φ18

80

92

122

160

45.6

270

122

89

308

8-Φ18

100

105

150

180

51.6

301

143

104

345

4-Φ22

125

125

177

210

55.6

392

152

120

383

4-Φ22

150

140

204

240

55.6

460

174

132

427

4-Φ23

200

160

260

295

59.6

515

205

167

503

4-Φ23

250

190

314

355

67.6

560

226

202

567

4-Φ28

300

210

370

410

77.6

654

260

239

630

4-Φ28

350

240

*

470

77

725

294

277.5

724

4-Φ28

400

270

*

525

86.5

742

380

309

787

4-Φ30

450

300

*

585

105.6

865

430

337

858

4-Φ30

500

350

*

650

131.8

925

516

361

916

4-Φ33

600

350

*

770

152

925

516

459

998

4-Φ36





规格(mm) D D1 D2 D3 D4 n-Φ H f  D5 b
50 165 125 59 52 52 4-Φ 18 20 3  62 8
65 185 145 122 75 67 4-Φ 18 20 3  78 8
80 200 160 133 91 82 8-Φ 18 20 3  91 8
100 220 180 158 110 102 8-Φ 18 22 3  116 8
125 250 210 184 135 127 8-Φ 18 22 3  142 8
150 285 240 212 161 152 8-Φ 22 24 3  170 10
200 340 295 268 221 208 12-Φ 22 26 3  221 10
250 405 355 320 275 255 12-Φ 26 29 3  275 10
300 460 410 370 327 308 12-Φ 26 32 4  326 14
350 520 470 430 379 355 16-Φ 26 34 4  358 14
400 580 525 482 429 405 16-Φ 30 36 4  409 14
450 640 585 532 481 455 20-Φ 30 38 4  460 16
500 715 650 585 532 505 20-Φ 33 42 4  511 16
600 840 770 685 633 605 20-Φ 36 44 5  613 18



开关型接线图

(电磁阀接线图)
调节型接线图

(定位器信号线)
