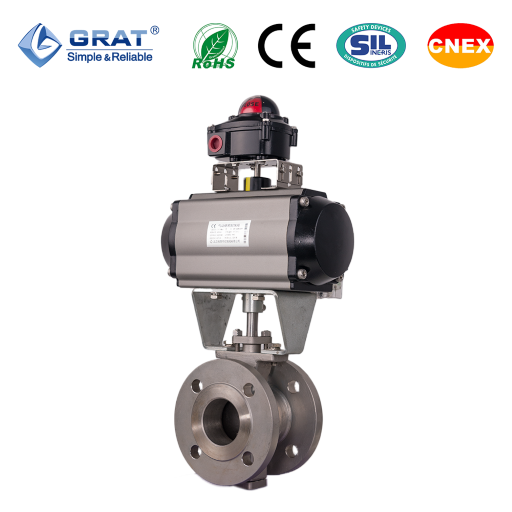

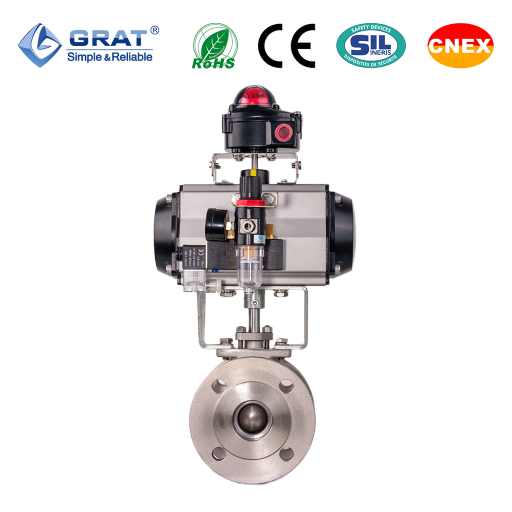

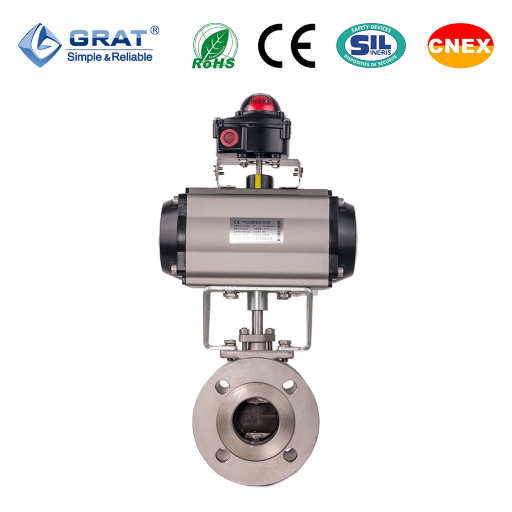

产品名称:硬密封气动V型调节阀
产品简介:
气动V型调节阀具有卓越的调节性能特别适用于(矿浆、纸浆)高温蒸汽调节等各种工业领域的高精度调节环节。实现管道中介质流量调节。
①阀座与阀芯之间形成的剪刀口,能够轻松切断管道内的各种杂质,有效保证管路的畅通。
②高性能硬密封采用司泰来堆焊合金密封圈,耐高温可达350℃
③固定式球阀的阀杆球芯一体,有效解决机械回差问题,回转误差≤0.5%。
④独特的长阀杆阀体结构,有效增加执行机构与高温介质距离,散热性能更好。
★开关轻便,只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。
★球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。
★主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,是工业自动化过程控制的一种管道压元件。
★调节精度高,可调比大,最大可达300:1。卓越的调节性能,使得产品广泛应用于各种工业领域的高精度调节环节。
★单作用气动活塞执行机构,防止中途气源断掉弹簧复位功能自动复位关闭阀门。
公称通径 | DN15~DN350 |
工作温度 | -30℃-350℃ |
公称压力 | PN1.6-2.5MPa |
适用介质 | 软密封适合食品、润滑脂、纤维状流体、水、油品、气体,硬密封适合矿浆、煤浆、纸浆、高温蒸汽 |
气源压力 | 0.4~0.7MPa |
执行器密封 | 氟橡胶 |
执行器材质 | 铸铝合金 |
连接方式 | 对夹,法兰,螺纹 |
流量特性 | 等百分比 |
阀体材质 | SUS304不锈钢、SUS316不锈钢、WCB |
阀芯材质 | SUS304不锈钢、SUS316不锈钢 |
球阀密封 | 不锈钢可动硬密封、司泰莱堆焊,TPFE等 |
填料材质 | 石墨,PTFE |
制造标准 | JB/T8692-199 |
气动球阀设计与制造标准 | GB12237-89 AP16D标准 |
产品检查与实验 | JB/T 9092 API598标准 |
开向体积和关向体积
型号 | 开关体积(升) | 关向体积(升) |
50 | 0.11 | 0.15 |
65 | 0.22 | 0.24 |
75 | 0.3 | 0.35 |
85 | 0.45 | 0.48 |
95 | 0.5 | 0.55 |
110 | 0.7 | 0.7 |
125 | 1.6 | 1.6 |
140 | 2.3 | 2.1 |
160 | 3.5 | 3 |
190 | 5.9 | 5.9 |
210 | 7.6 | 7.5 |
240 | 11 | 9 |
270 | 17 | 14 |
300 | 23.5 | 28 |
350 | 34 | 40 |
400 | 58 | 58 |
耗气量取决于供气压力,开关形成,体积及动作次数,计算如下:
1、对夹式气动V型硬密封球阀安装尺寸
通径DN(mm) | 直径英寸 | A | φD | H1 | H2 | 双作用 | 单作用 | ||||
H | W1 | W2 | H | W1 | W2 | ||||||
15 | 1/2" | 62 | 54 | 74 | 75 | 164 | 160 | 58 | 164 | 160 | 58 |
20 | 3/4" | 62 | 54 | 74 | 75 | 164 | 160 | 58 | 183 | 192 | 74 |
25 | 1" | 62 | 54 | 74 | 75 | 183 | 192 | 74 | 194 | 218 | 85 |
32 | 1 1/4" | 62 | 78 | 80 | 75 | 189 | 192 | 74 | 213 | 238 | 96 |
40 | 1 1/2" | 62 | 82 | 85 | 75 | 205 | 218 | 85 | 228 | 272 | 107 |
50 | 2" | 75 | 100 | 87 | 95 | 220 | 238 | 96 | 243 | 274 | 120 |
65 | 2 1/2" | 80 | 120 | 105 | 115 | 248 | 272 | 107 | 296 | 335 | 135 |
80 | 3" | 100 | 131 | 115 | 125 | 271 | 274 | 120 | 323 | 352 | 152 |
100 | 4" | 115 | 158 | 125 | 125 | 316 | 335 | 135 | 355 | 422 | 174 |
125 | 5" | 130 | 180 | 140 | 155 | 331 | 335 | 135 | 370 | 422 | 174 |
150 | 6" | 160 | 216 | 153 | 165 | 361 | 352 | 152 | 415 | 488 | 206 |
200 | 8" | 200 | 260 | 200 | 195 | 430 | 422 | 174 | 485 | 550 | 228 |
250 | 10" | 240 | 325 | 225 | 225 | 487 | 488 | 206 | 547 | 600 | 260 |
通径DN(mm) | 直径 英寸 | D1 | D2 | d | K | D | n-φd | B | F | L | H2 | 双作用 | 单作用 | ||||
H1 | W1 | W2 | H1 | W1 | W2 | ||||||||||||
15 | 1/2" | 15 | 28 | 45 | 65 | 95 | 4-Φ14 | 14 | 2 | 102 | 55 | 254 | 160 | 58 | 254 | 160 | 58 |
20 | 3/4" | 15 | 28 | 55 | 75 | 105 | 4-Φ14 | 14 | 2 | 102 | 60 | 264 | 160 | 58 | 283 | 192 | 74 |
25 | 1" | 20 | 40 | 66 | 85 | 115 | 4-Φ14 | 14 | 2 | 102 | 65 | 293 | 192 | 74 | 304 | 218 | 85 |
32 | 1 1/4" | 25 | 46 | 78 | 100 | 135 | 4-Φ18 | 16 | 2 | 114 | 75 | 303 | 192 | 74 | 327 | 238 | 96 |
40 | 1 1/2" | 32 | 54 | 85 | 110 | 145 | 4-Φ18 | 16 | 2 | 114 | 80 | 324 | 218 | 85 | 347 | 272 | 107 |
50 | 2" | 40 | 65 | 100 | 125 | 160 | 4-Φ18 | 16 | 2 | 124 | 85 | 347 | 238 | 96 | 370 | 274 | 120 |
65 | 2 1/2" | 50 | 80 | 120 | 145 | 180 | 4-Φ18 | 18 | 2 | 145 | 100 | 367 | 272 | 107 | 415 | 335 | 135 |
80 | 3" | 65 | 100 | 135 | 160 | 195 | 8-Φ18 | 20 | 2 | 165 | 105 | 374 | 274 | 120 | 426 | 352 | 152 |
100 | 4" | 80 | 110 | 155 | 180 | 215 | 8-Φ18 | 20 | 2 | 194 | 115 | 469 | 335 | 135 | 508 | 422 | 174 |
125 | 5" | 100 | 135 | 185 | 210 | 245 | 8-Φ18 | 22 | 3 | 210 | 130 | 473 | 335 | 135 | 512 | 422 | 174 |
150 | 6" | 125 | 165 | 210 | 240 | 280 | 8-Φ23 | 24 | 3 | 229 | 150 | 510 | 352 | 152 | 564 | 488 | 206 |
200 | 8" | 160 | 205 | 265 | 295 | 335 | 12-Φ23 | 26 | 3 | 243 | 175 | 562 | 422 | 174 | 617 | 550 | 228 |
250 | 10" | 210 | 260 | 320 | 355 | 405 | 12-Φ26 | 30 | 3 | 297 | 220 | 634 | 488 | 206 | 694 | 600 | 260 |
