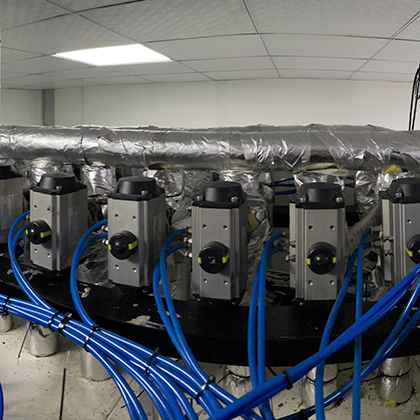

适用范围
|
16×105~6.7×10-4Pa(螺纹连接) 6×105~6.7×10-4Pa(螺纹连接) 40×105~6.7×10-4Pa(螺纹连接) 105~6.7×10-4(快卸法兰) |
阀门漏率
|
≤6.7×10-5Pa.L/S |
介质温度
|
-30~+150℃(聚四氟乙烯PTFE) -30~+260℃(对位聚苯PPL) |
气源压力
|
0.4~0.6MPa |
安装状态
|
任意Any |
电源
|
常规出厂:AC220V/50HZ 可选:AC110V、DC24V |
信号反馈
|
常规出厂:阀位指示器 可选:智能型(控制信号4-20mA) |
阀体、阀盖、阀杆、球体
|
不锈钢 |
密封件
|
聚四氟乙烯、对位聚苯、氟橡胶 |
型号 | 开关体积(升) | 关向体积(升) |
50 | 0.11 | 0.15 |
65 | 0.22 | 0.24 |
75 | 0.3 | 0.35 |
85 | 0.45 | 0.48 |
95 | 0.5 | 0.55 |
110 | 0.7 | 0.7 |
125 | 1.6 | 1.6 |
140 | 2.3 | 2.1 |
160 | 3.5 | 3 |
190 | 5.9 | 5.9 |
210 | 7.6 | 7.5 |
240 | 11 | 9 |
270 | 17 | 14 |
300 | 23.5 | 28 |
350 | 34 | 40 |
400 | 58 | 58 |
1、气动真空V型球阀外形及连接尺寸(单位:毫米)

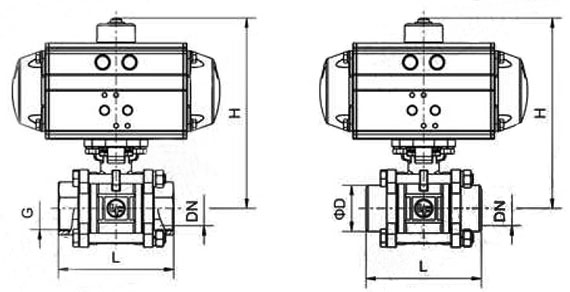

2、气动真空V型球阀螺纹连接尺寸(图1-1)
型号
|
DN
|
G
|
L
|
H
|
10G
|
10
|
3/8〃
|
70
|
129
|
16G
|
16
|
1/2〃
|
70
|
129
|
25G
|
25
|
1〃 |
91
|
161
|
32G
|
32
|
1-1/4〃
|
108
|
166
|
40G
|
40
|
1-1/2〃
|
123
|
191
|
50G
|
50
|
2〃
|
138
|
198
|
63G
|
63
|
2-1/2〃
|
185
|
233
|
80G
|
80
|
3〃
|
210
|
253
|
100G
|
100
|
4〃
|
268
|
313
|
3、气动真空V型球阀焊接连接尺寸(图1-2)
型号
|
DN
|
D
|
L
|
H
|
10H
|
10
|
17.5
|
70
|
129
|
16H
|
16
|
22.7
|
70
|
129
|
25H
|
25
|
33.5
|
91
|
161
|
32H
|
32
|
42
|
108
|
166
|
40H
|
40
|
48.5
|
123
|
191
|
50H
|
50
|
60.5
|
138
|
198
|
63H
|
63
|
76.5
|
185
|
233
|
80H
|
80
|
90
|
210
|
253
|
100H
|
100
|
106.5
|
268
|
313
|
4、气动真空V型球阀快卸法兰尺寸(图2-1)
型号
|
DN
|
D
|
D1
|
L
|
H
|
10KF
|
10
|
30
|
12.2
|
94
|
129
|
16KF
|
16
|
30
|
17.2
|
104
|
129
|
25KF
|
25
|
40
|
26.2
|
114
|
161
|
32KF
|
32
|
55
|
34.2
|
140
|
166
|
40KF
|
40
|
55
|
41.2
|
165
|
191
|
50KF
|
50
|
75
|
52.2
|
175
|
198
|
5、气动真空V型球阀活套法兰尺寸(图2-2)
型号
|
DN
|
D
|
Do
|
L
|
n-φc
|
H
|
10F
|
10
|
55
|
40
|
94
|
4-φ6.6
|
129
|
16F
|
16
|
60
|
45
|
104
|
4-φ6.6
|
129
|
25F
|
25
|
70
|
55
|
114
|
4-φ6.6
|
161
|
32F
|
32
|
90
|
70
|
140
|
4-φ9
|
166
|
40F
|
40
|
100
|
80
|
165
|
4-φ9
|
191
|
50F
|
50
|
110
|
90
|
175
|
4-φ9
|
198
|
63F
|
63
|
130
|
110
|
195(186)
|
4-φ9
|
233
|
80F
|
80
|
145
|
125
|
220(203)
|
8-φ9
|
253
|
100F
|
100
|
165
|
145
|
280(220)
|
8-φ9
|
313
|
注:括号内惊起为两片式结构的长度。
