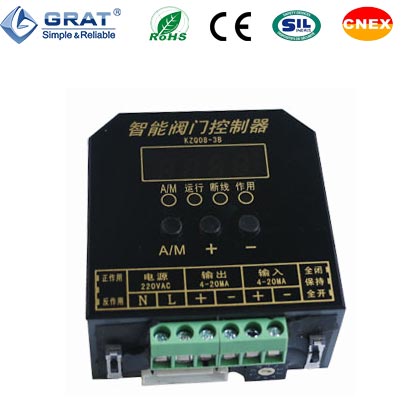

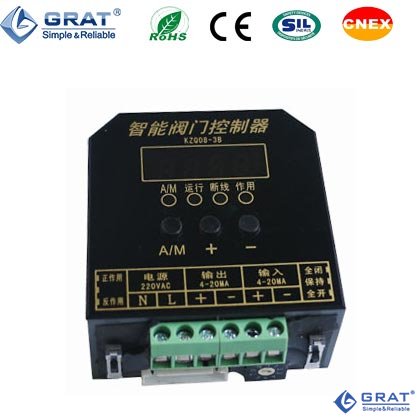

电动执行器控制模块

所属类别:其他
产品简介:
    电动执行器控制模块(伺服控制器)是调节型产品的一个重要组成部分,通过输入4~20mA控制信号,输出4~20mA阀位反馈信号。结构:带1KΩ电位器和控制模块(伺服放大器)。
    1、具有现场数码显示功能,
    2、实时显示电动执行器实际行程(百分比开度),及阀门控制器故障代码
    3、核心高速CPU部件,数模混合电路设计.
    4、菜单式的参数设置方式,简单明了,调试方便:
    5、可实现手动/自动无扰切换,
    6、可进行现场手动、电动操作:
    7、采用可控硅输出,时滞小,
    8、动作频次高(可达1200次/小时):
    9、独特电子制动功能,有效消除电机的转动惯量,
    10、一次定位(0振荡),定位精度可达0.5%以上;
    11、输入、输出信号采用光电隔离,宽电源设计,抗干忧能力强,适用于PLC、DCS、计算机等各种控制系统:
    12、电路板整体浸胶塑封,抗振、隔热、防尘、防潮,温度漂移小长期运行稳定可靠。
    1、控制精度:0.1%~3.0%(通过d参数可调)
    2、可接电动执行器反馈信号:电位器500Ω-100Ω
    3、可接收外部控制信号(DC):4-20MA(1~5V、0-~10V、开关量出厂前定制)
    4、输入阻抗:250Ω;
    5、通过修改参数可设定:正动作模式、反动作模式
   输入信号中断时“中断”模式-OPEN(开)、STOP(停)、SHUT(闭)
    6、可控硅输出(1200V AC,25A)
    7、输出执行器位置信号(DC):
    4~20mA(1~5V、0~10V、开关量出厂前定制)
    低漂移输出4~20mADC对应执行器全闭至全开,输出位置信号与输入信号及电源重光电隔离;最大带负载能力≤500Ω
    8、环境温度:-40~80℃,相对温度:≤90RH%
    9、超温保护功能:定位器壳内温度≥80℃(可设置)时,定位器超温报警
    10、外形尺寸:
    3AF—75mm(长)*54mm(宽)*38mm(高);
    3BF—61mm(长)*56mm(宽)*29mm(高);



格莱特阀门控制器型号编制及说明

1、阀门控制器类型


C R D
控制型模块
(输入输出均为模拟 量信号)
位置变送器
(输入开关量反馈模拟量)
数字信号
(485、486)

2、电压

代号 A D H 3A 3B
名称 交流 220V 直流 24V 380V ≥200NM ≤100NM

3、信号代码编制

代号 1 2 3 4 5 6
名称 4-20mA 0-10V 0-5V 1-5V 0-10mA 0-20mA



例:模块(阀门控制器),电压 AC220V,输入输出 4-20mA,配套 20 型执行器




 连接符为分隔,连接符前面的表示输入信号,连接符后面表示输出信号

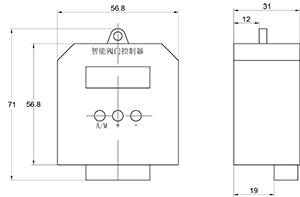

    1、电动执行器控制模块安装尺寸图(如下图)

    2、电动执行器控制模块电路:调节动作模式,输入4~20mA控制信号,输出4~20mA阀位反馈信号。结构:带1KΩ电位器和控制模块(伺服放大器)。
    3、电动执行器控制模块接线电路观看视频:(I/O:4-20mA信号控制)
     https://www.grat.com.cn/video/56.html
    4、电动执行器控制模块调试观看视频https://www.grat.com.cn/support/821.html
    4、电动执行器控制模块错误代码及解决方法

序号
错误代码
原图
解决方案
1
ERR
电机未接或接反、上下行同时堵转
检查电机是否接线正确
2
ERR0
定位器缺相
380AVC,三相控制缸项
3
ERR1

厂家保留
4
ERR2
机内超温报警
设备或机内温度过高,采取降温措施。
5
ERR3
开向运行电机堵转
检查阀门或执行器机械部分
6
ERR4
闭向运行电机堵转
检查阀门或执行器机械部分
7
ERR5
电机驱动过载
厂家保留
8
ERR6
给定电流过小
<“iL”值,增大给定信号到4mA
9
ERR7
给定电流过大
>“iH”值,减小给定信号到20mA
10
ERR8
阀位小于下限
检查cL值至0.00%
11
ERR9
阀位大于下限
检查cL值至100.00%


控制电路 型号代码 电路图 视频地址
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
