部分回转防爆电动执行器

所属类别:电动执行器
产品名称:防爆电动执行器(防爆电动执行机构)
型号:部分回转
产品简介 :

    TA系列防爆产品的防爆结构符合GB38361-2000《爆炸性气体环境用电气设备第一部份:通用要求》及GB3836.2-2000《爆炸性气体环境用电气设备第二部分:防爆型“d”》的有关规定并采用整体隔爆结构。
    产品各防爆部件组成的防爆外壳可以承受爆炸性气体混合物在壳内爆炸所产生的爆炸压力并可以阻止壳内的爆炸向壳外的爆炸性气体环境传播即使产品内部产生爆炸时也不会传播到壳外并引爆壳外的爆炸性气体混合物。


设计特点:
采用筒体式单腔设计将所有电气、机械部件全部封藏于坚固壳体之内有效隔离引燃源
采用优质铝合金外壳强度高瞬间抗爆压力1.6MPa耐压、耐热、耐寒性好
各防爆面采用圆形止口间隙配合CNC精密加工隔爆性能稳定可靠
各防爆面同时配用"o”型圈密封防护等级IP68
输出级采用0-360蜗轮可实现0-24圈回转
全系配S05211安装盘与阀门配合方便简洁
多种电源兼容设计可满足用户各种需求
采用功能性模块化设计灵活组态方使用户功能选用
密封性能为IP68等级


防爆等级:
TA防爆系列产品的防爆等级为: Exd ⅡC T6 GB
Ex:中国及国际电工委员会的防爆标志,表明电气设备符合GB3836和IEC60079中所列的一个或多个防爆型式
db:防爆类型,指代防爆方式为“隔爆型”
ⅡC:除Ⅰ类外的其他爆炸性气体环境用电气设备,即工厂用电气设备
注:ⅡB的设备可以用于ⅡA设备的使用条件,同样,ⅡC的设备可以用于ⅡA和ⅡB设备的使用条件,因此,防爆级别ⅡC>ⅡB>ⅡA
T6:温度组别表示允许执行机构最高表面温度为85℃
在GB3836.1-2021附录B中详细列出了可燃性气体蒸汽的级别及温度组别用户在选型或使用时可以自行查阅


【特别提示】产品使用场所周围的爆炸性介质的种类和组别必须与本产品所允许选用的介质及组别相一致
否则在本产品非适用环境下不能起到防爆功效



TA系列电子是一体化电动执行器输出力矩为50N.m-2500N.m,适配各种旋转类阀门(如:球阀,蝶阀)和风门挡板,液体耦合器等旋转类机械定位转动的开关及调节控制。


电动执行机构标准型号及规格:
    点击具体型号可查看执行器具体参数:
     如:点击
Ex05可查看TA-Ex05执行器的具体参数。

型号Ex05Ex10Ex20Ex40Ex60Ex100Ex160Ex250
输出力矩 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
动作时间 20S 30S 30S 30S 45S 30S 48S 75S
回转角度 0~90° 0~90° 0~90° 0~90° 0~90° 0~90° 0~90°  0~90°
电机功率 10W 25W 40W 90W 90W 120W 140W 140W
额定
电流
AC110V 0.24A 0.57A 0.63A 1.12A 1.18A 1.93A 1.75A 1.75A
AC220V 0.15A 0.23A 0.42A 0.68A 0.72A 0.96A 0.98A 1.03A
电机
寿命
AC220V/380V
S2工作制,寿命≥10万小时
DC24V
寿命600小时,极限2000小时
整机重量 4.5Kg 7.5Kg 8.0Kg 12Kg 12.5Kg 18.5Kg 19Kg 20Kg
推荐
适配
阀体

DN15-40 DN50-65 DN65-80 DN80-100 DN150-200 DN250-300 DN300 DN400

DN32-50 DN50-125 DN150-200 DN200-250 DN300-DN400 DN400-600 DN600 DN700-800
输入信号 4~20mA/DC1~5VDC
输出信号 4~20mADC
基本误差 不超过±1%
回差 小于0.3%
死区 0.4%~1.5%可调
尼尔特性 0次
机构重复性误差 0%
绝缘电阻 100MΩ/500VDC
耐压等级 1500VAC 1分钟
防护等级 IP68
防爆等级 Exd ⅡCT6 GB
安装方位 360°可调
电气接口 2-M20x1.5防爆堵头 使用时用户根据选用电缆加装相应的防爆电缆接头
环境温度 -30℃~+60℃
选装功能除湿加热器 ◆无源触电开关 ◆过力矩保护 ◆现场保护单元


附加特殊功能可按客户要求装备

特殊功能选项 代号
▲力矩限制装置 ATS
▲支架,轴套 ZT
▲遥控装置 C
▲除湿加热器 H

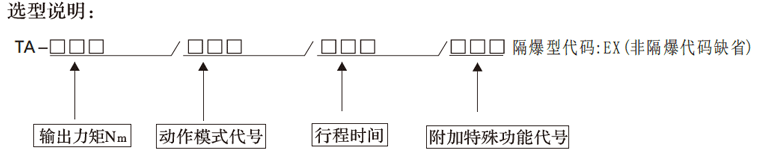

★选型举例:

TA-100/PIU/30S/ATS   表示:输出力矩为100N·M,开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。

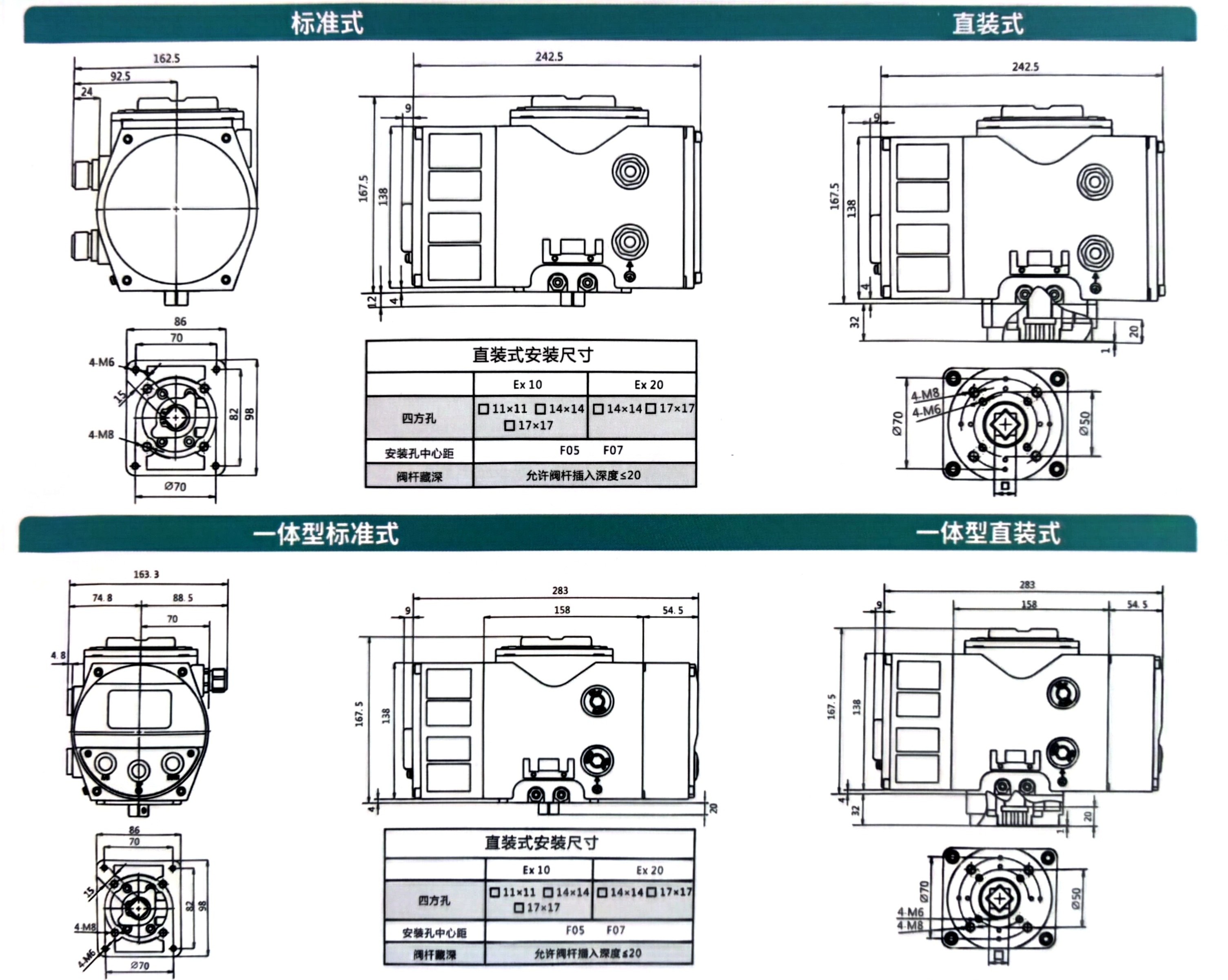

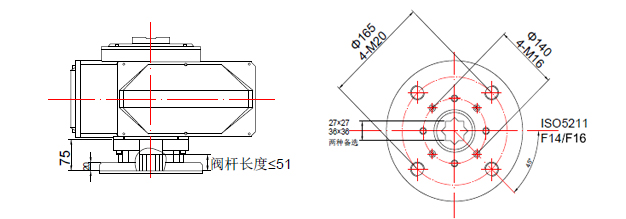

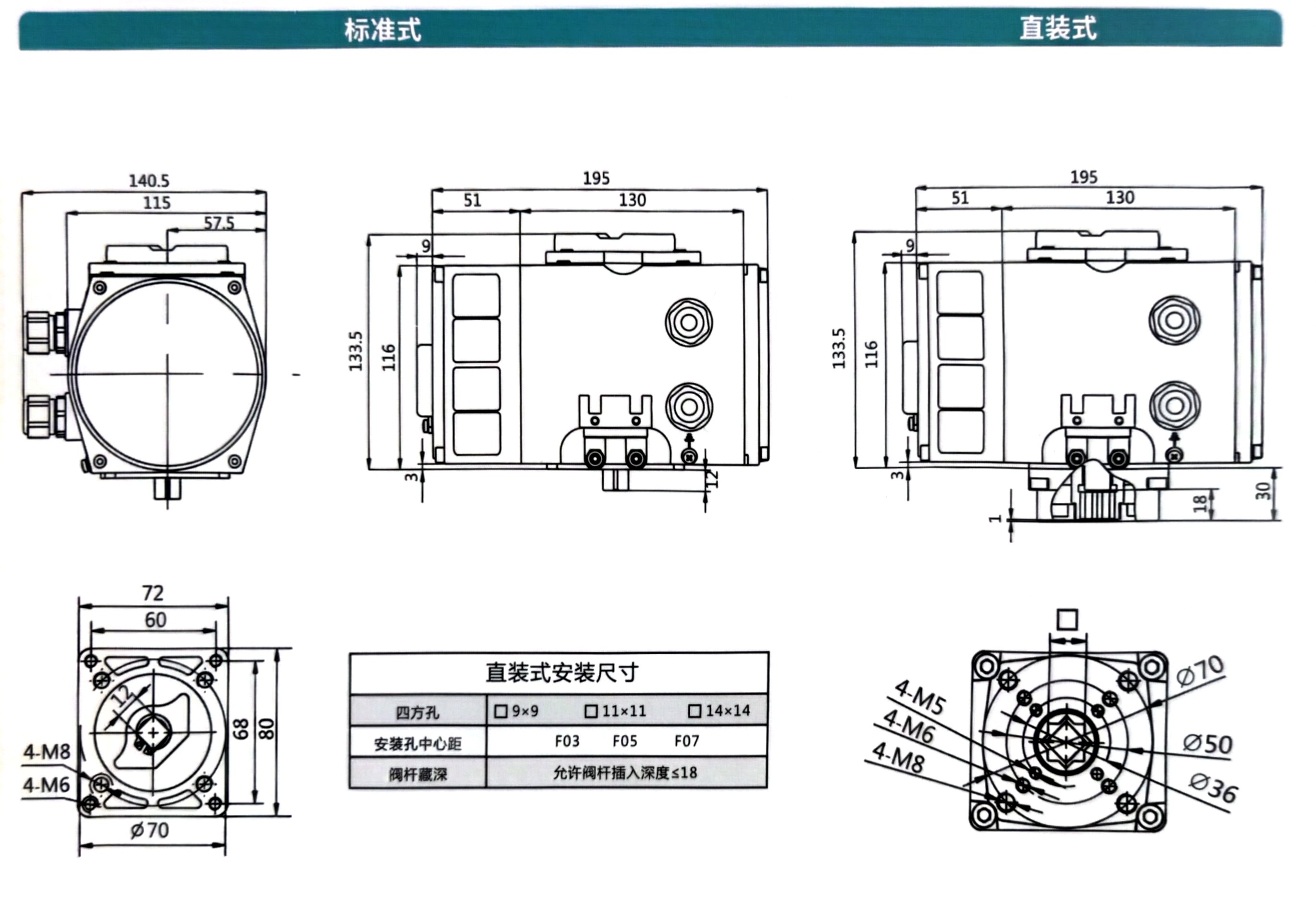

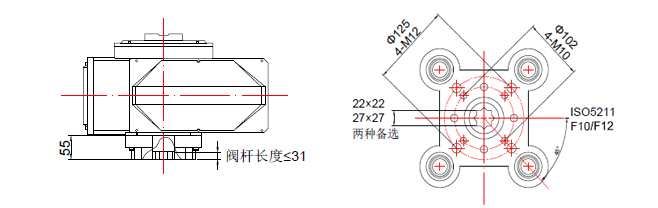

部分回转防爆电动执行器安装尺寸图:


标准型-50NM:

推荐
适配
阀体
球阀 DN15-40(PN1.6MPa)
蝶阀 DN32-50(PN1.6MPa)
标准型-100/200NM:

推荐
适配
阀体
球阀 DN50-80
蝶阀 DN50-200
标准型-400/600NM:

推荐
适配
阀体
球阀 DN80-200
蝶阀 DN200-400
标准型-1000/1600/2500NM:

推荐
适配
阀体
球阀 DN250-400
蝶阀 DN400-800

直装型-50NM:


推荐
适配
阀体
球阀 DN15-40
蝶阀 DN32-50

直装型-100/200型:


推荐
适配
阀体
球阀 DN50-80
蝶阀 DN50-200
直装型-400/600NM:

推荐
适配
阀体
球阀 DN80-200
蝶阀 DN200-400
直装型-1000NM:

推荐
适配
阀体
球阀 DN250-300
蝶阀 DN400-600
直装型-1600/2000NM:

推荐
适配
阀体

DN350

DN700


控制电路型号代码电路图视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU点击查看
通过外部直流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G点击查看
通过外部直流电源向电路输出模拟量信号控制开启,关闭程序,并输出一组对应全开,全闭位置的模拟量信号。PCU-DC24
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
