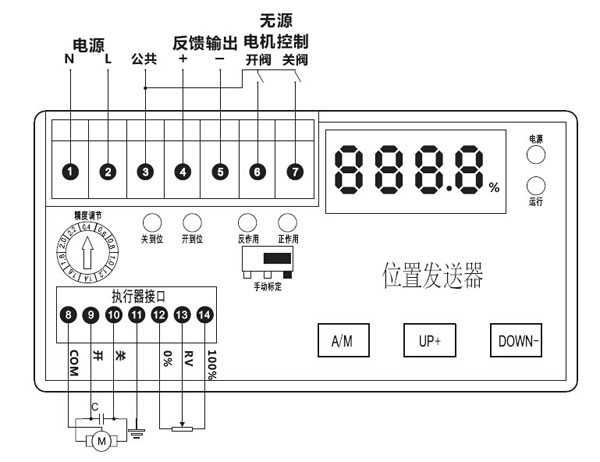

1、电动执行器位置发送器接线图

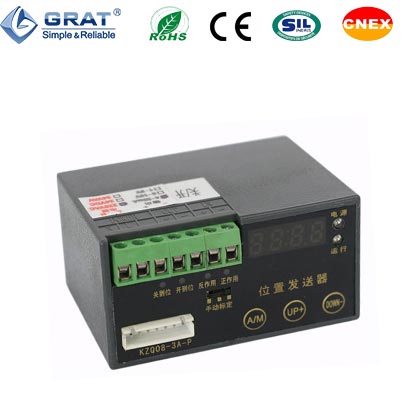

KZQ08-3A-P电动执行器位置发送器

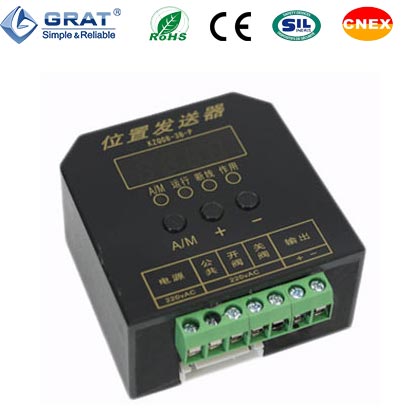

KZQ08-3B-P电动执行器位置发送器
注意：
1、序号为黑底白字端口是外部通信接线端口，序号为白底黑字端口是执行器装置内部接线端口。
2、输出信号默认为4～20mA电流信号，可定制0～10V，1～5V，2mA～10mA等信号。
3、请断开电源后再接线，以免出现触电危险。
一、电动执行位置发送器阀位标定
1、通过修改P参数=3.1，按“A/M”键进入零位标定参数“UL”
2、零位标定：进入“UL”参数标定零位，把执行器开到零位，按“A/M键确认零位，进入满位标定参数“uH”。
3、满位标定：进入“uH”参数标定满位，把执行器开到满位，按“A/M键确认满位，进入“P”参数。
4、保存退出：使参数“P=5.0”，再次按“A/M”键自动退出并保存参数。
二、电动执行位置发送器输出标定
1、通过修改P参数=1.1，按“A/M”键进入“oL”参数
2、标定零位输出电流：显示“oL”参数，按“+”或“-”可以修改“oL”的数值，使输出电流=4mA，按“A/M”键确认，然后进入“oH”参数。
3、标定满位输出电流：显示“oH”参数，按“+”或“-”可以修改“oL”的数值，使输出电流=20mA，按“A/M”键确认，然后进入电机报警温度“t”参数设置。
4、电机温度报警设置：进入“t”参数（壳内报警温度）：按“+”或“-”键可以修改“t”的数值，一般设置“t”=85度。
5、保存退出：按“A/M”键确认后，使P参数=5.0，再次按“A/M”键自动退出并保存参数，返回自动测控状态。
注意：
1、出厂后一般不需些项操作，如需请在工程师指正下使用。
2、在输出电流标定时，需4～20mA输出量程的信号源。
格莱特阀门控制器型号编制及说明
1、阀门控制器类型
|
C |
R |
D |
控制型模块
（输入输出均为模拟 量信号） |
位置变送器
（输入开关量反馈模拟量） |
数字信号
（485、486） |
2、电压
|
代号 |
A |
D |
H |
3A |
3B |
|
名称 |
交流 220V |
直流 24V |
380V |
≥200NM |
≤100NM |
3、信号代码编制
|
代号 |
1 |
2 |
3 |
4 |
5 |
6 |
|
名称 |
4-20mA |
0-10V |
0-5V |
1-5V |
0-10mA |
0-20mA |
例：模块（阀门控制器），电压 AC220V，输入输出 4-20mA，配套 20 型执行器
注：连接符为分隔，连接符前面的表示输入信号，连接符后面表示输出信号。
一、电动执行器位置发送器作用方式
1、通过修改P参数=4.6，按“A/M”键进入“Ac”参数。
2、作用方式：按“+”或“-”键可以修改“Ac”的数值，按下表进行设置为正作用或者反作用，按“A/M”键进入“P”参数。
3、保存退出：使参数“P=5.0”，再次按“A/M”键自动退出并保存参数。
|
作用方式
|
Ac参数值
|
控制说明
|
|
正作用
|
Ac=0
|
阀位全关时，反馈输出4mA电流信号，阀位全开时，反馈输出20mA电流
|
|
反作用
|
Ac=1
|
阀位全关时，反馈输出20mA电流信号，阀位全开时，反馈输出4mA电流
|
二、电动执行器位置发送器退出方式
保存退出方式：保存参数，需要按“+”或“-”键修改“P”的数值=5.0，按“A/M”键确认，定位器自动保存并退出设置状态。
不保存退出方式：不需要保存参数，则需要按“+”或“-”键修改“P”的数值=4.9，按“A/M”键确认，定位器不保存并退出设置状态。
