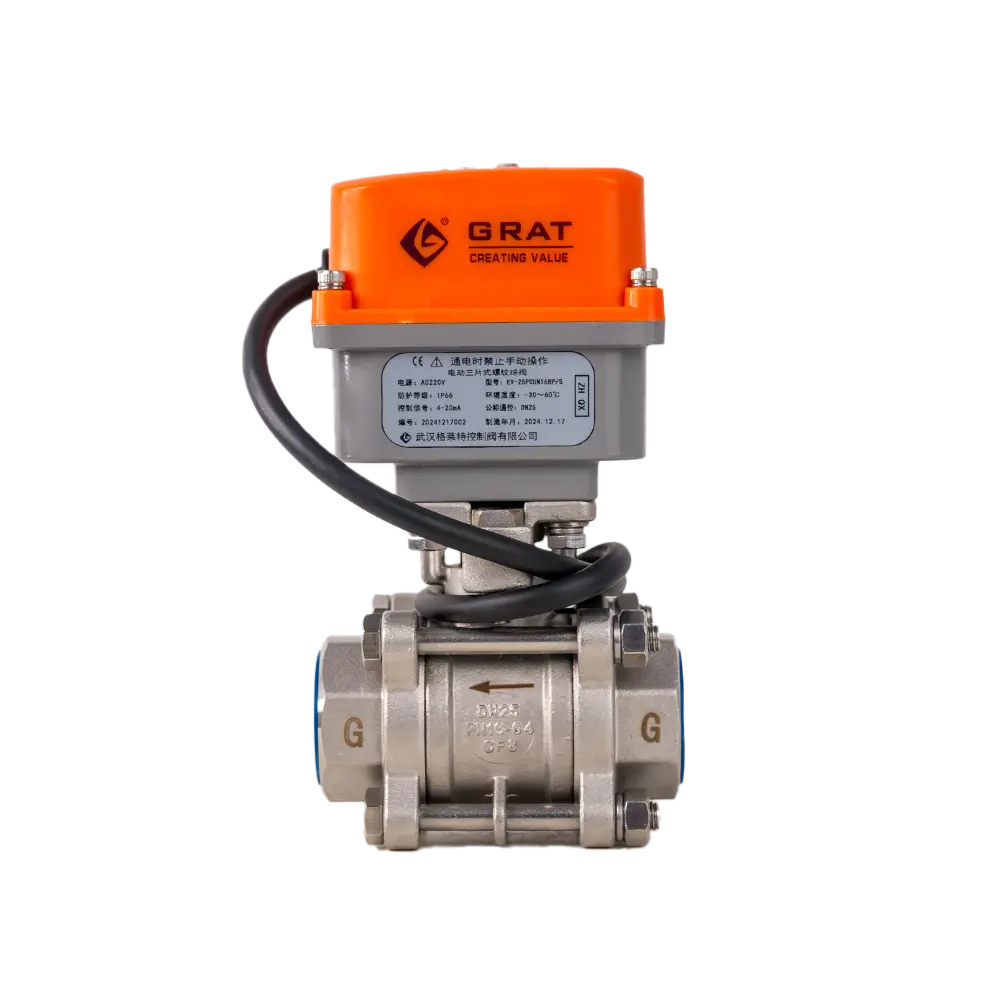

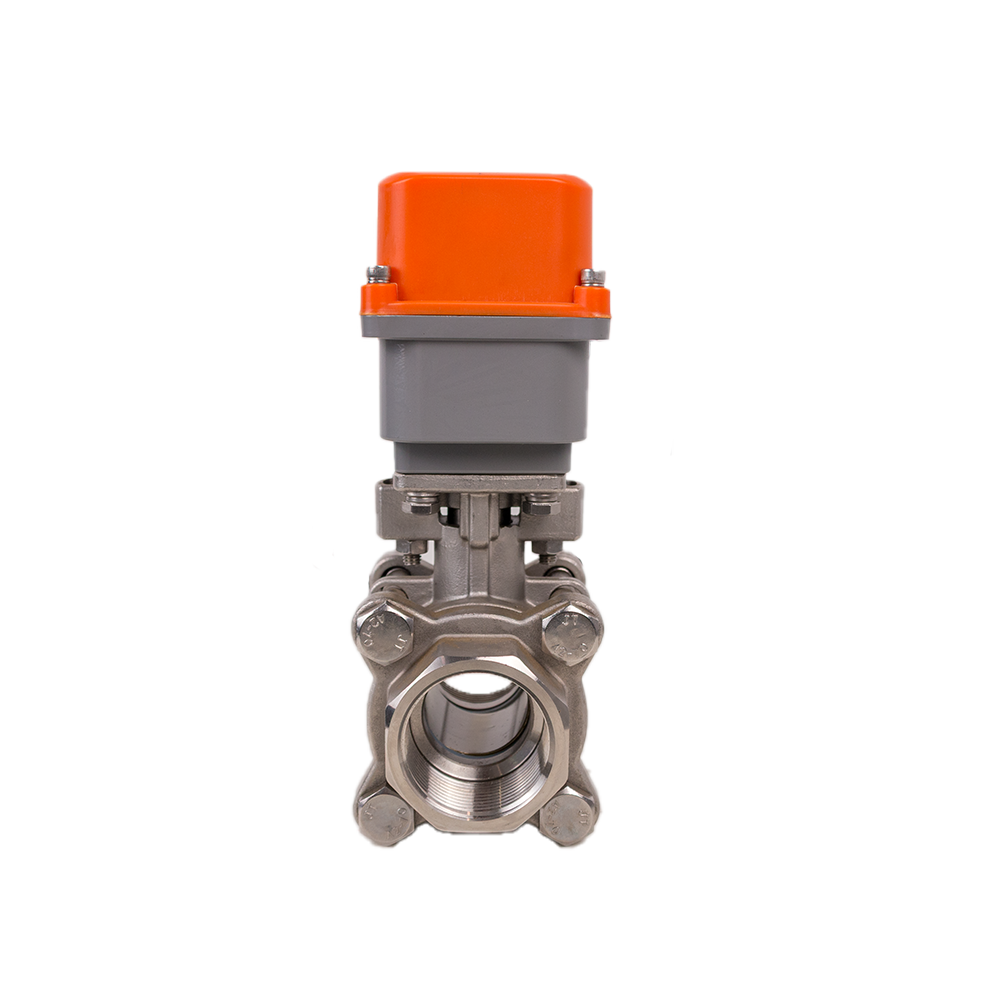

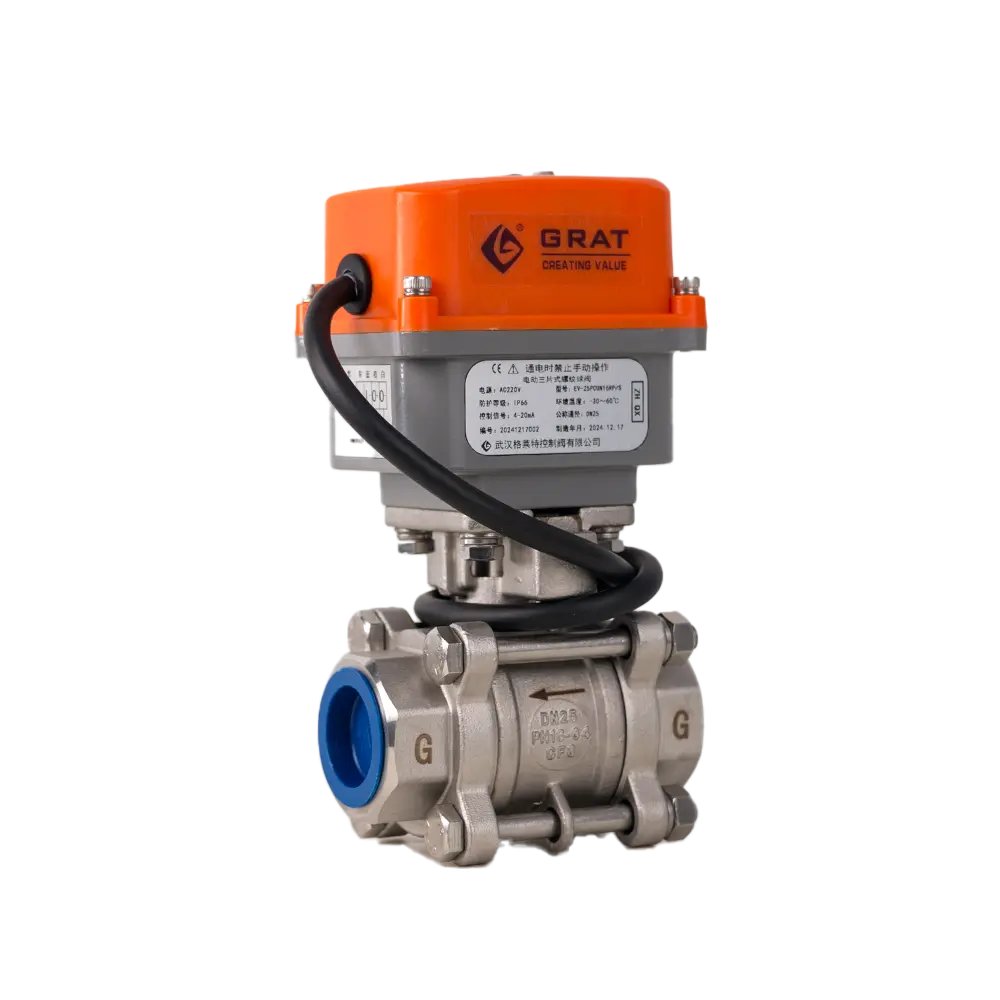

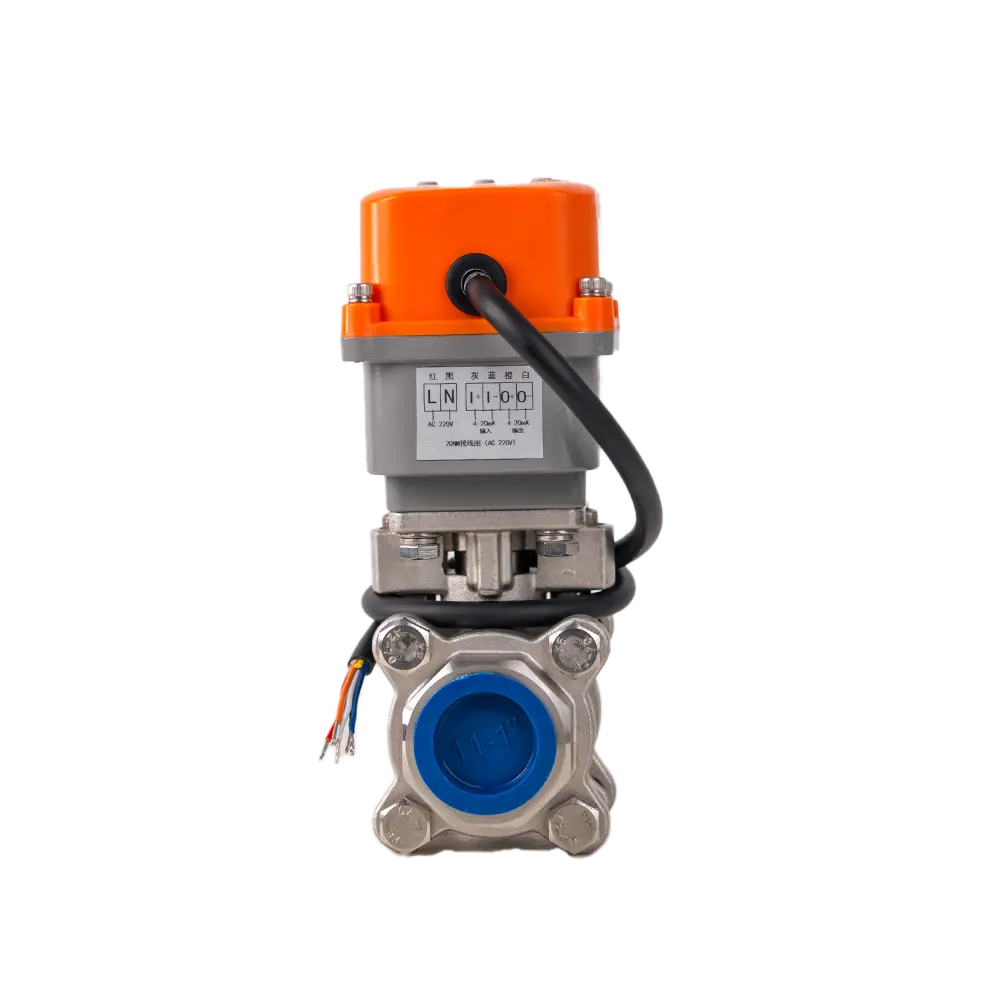

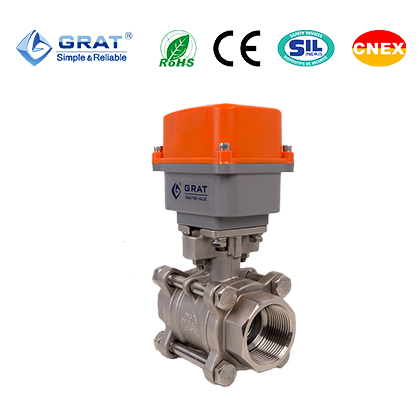

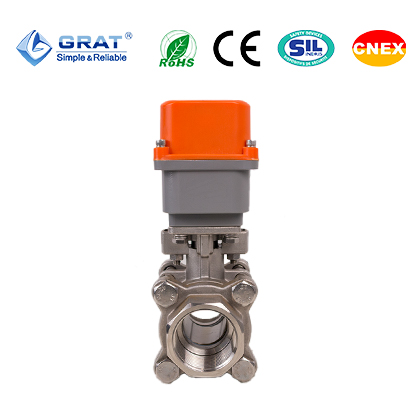

内螺纹球阀，应用于各种对于安装尺寸和体积有较大限制的工艺场合。
成功应用于多个工业领域，如空调系统、消防系统、水处理系统、管路吹扫、分析仪器、烟气采样等行业。
适用于开关和调节动作等多种控制方式。
1.特殊设计的聚四氟乙烯密封，具有良好的自润滑性，与球体的摩擦损失小，有效延长产品的使用寿命。
2.螺纹连接时一种广泛使用的可拆卸的固定链接，与其他连接相比无需较多的部件，直接与管道连接，经济实用
工作电压 | AC220V，DC24V |
公称通径 | DN15～DN40 |
工作温度 | -30℃-220℃ |
公称压力 | PN1.-1.6MPa |
适用介质 | 中性气体液体 |
执行器密封 | 氟橡胶 |
执行器材质 | 铸铝合金 |
连接方式 | 内螺纹丝扣连接 |
流量特性 | 快速开关 |
阀体材质 | WCB SUS304不锈钢、SUS316不锈钢 |
阀芯材质 | SUS304不锈钢、SUS316不锈钢 |
球阀密封 | PTFE，PPL等 |
填料材质 | 石墨 PTFE |
设计与制造标准 | GB12237-2007 API 6D |
产品检查与实验 | API 598 |
物联网微型电动内螺纹球阀安装尺寸
通径 （DN） | L | G | Φd | H2 | H1 | W1 | W2 |
15 | 73 | 螺纹 标准
NPT BSP DIN etc | 15 | 38 | 130 | 68.5 | 88.5 |
20 | 80 | 20 | 45 | 131.5 | 68.5 | 88.5 | |
25 | 90 | 25 | 55 | 156 | 93 | 108 | |
32 | 110 | 32 | 60 | 170 | 93 | 108 | |
40 | 120 | 38 | 75 | 179 | 93 | 108 |
