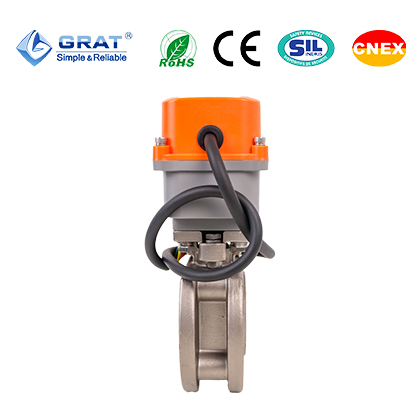

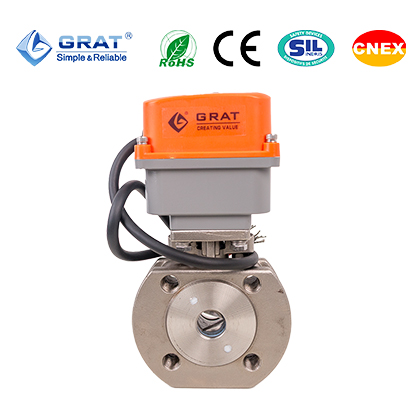

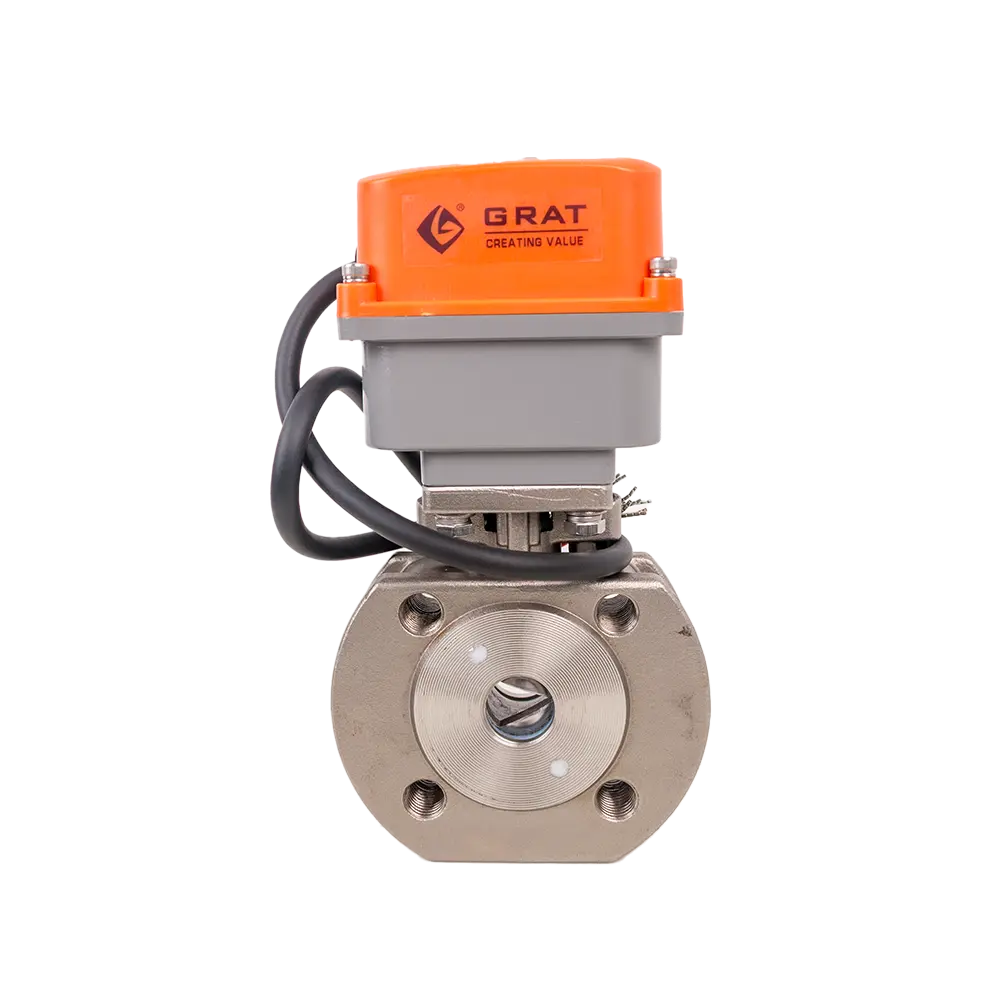

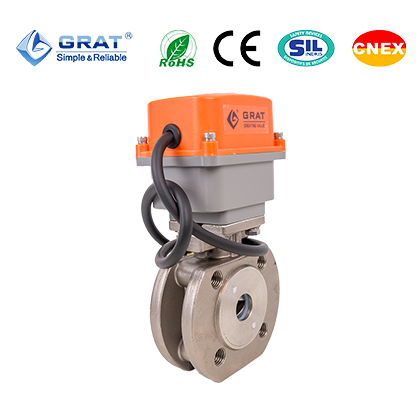

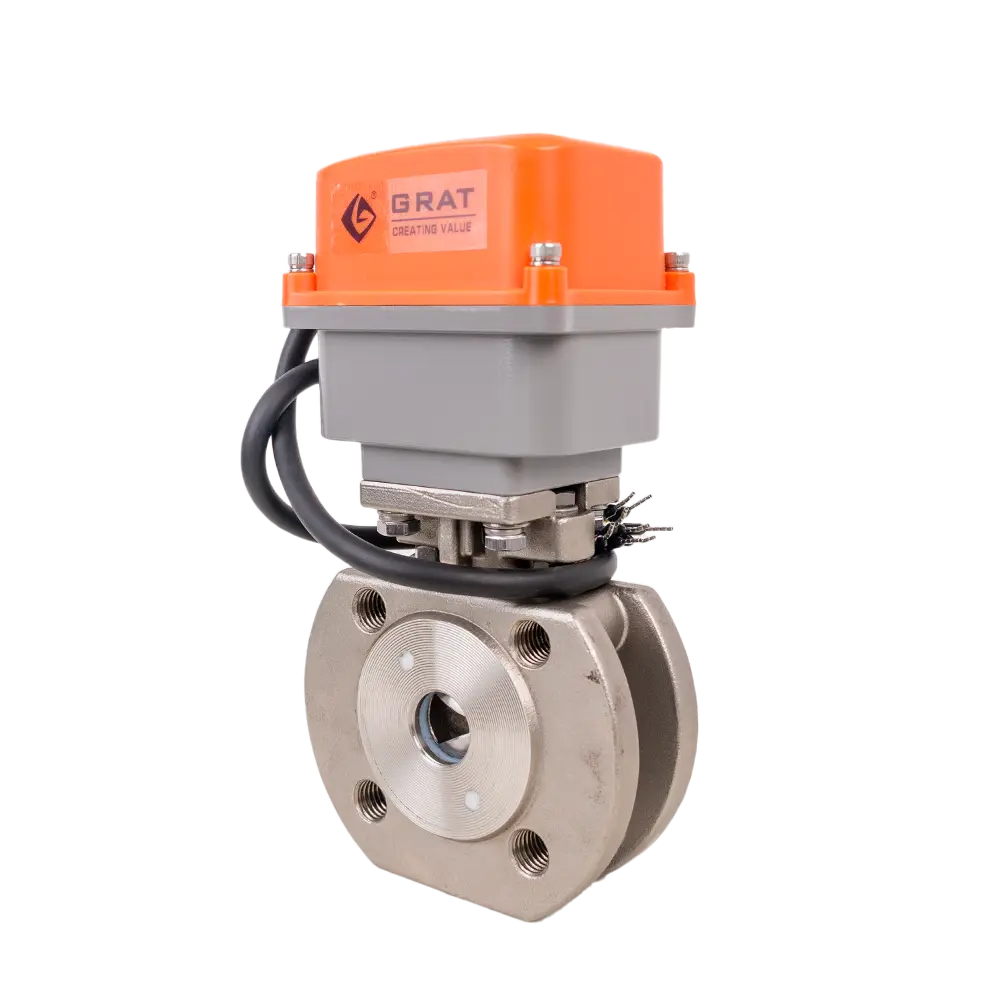

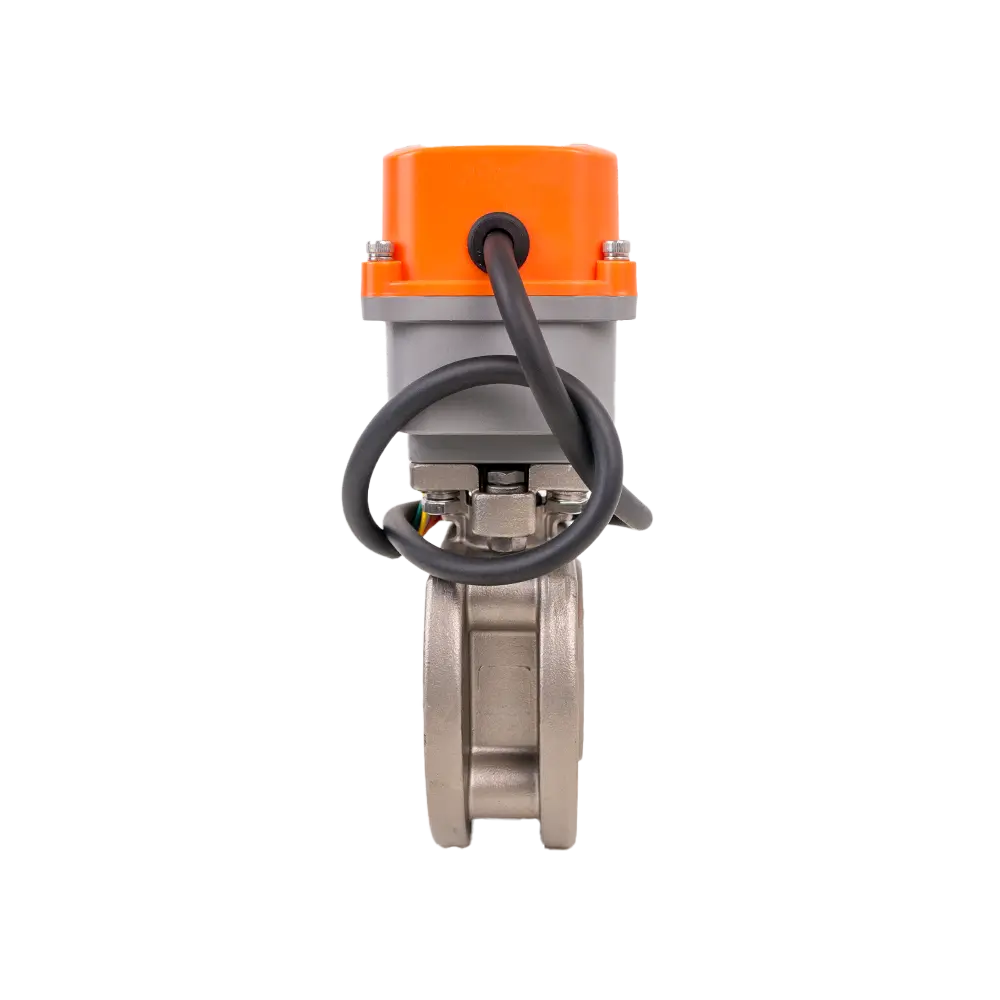

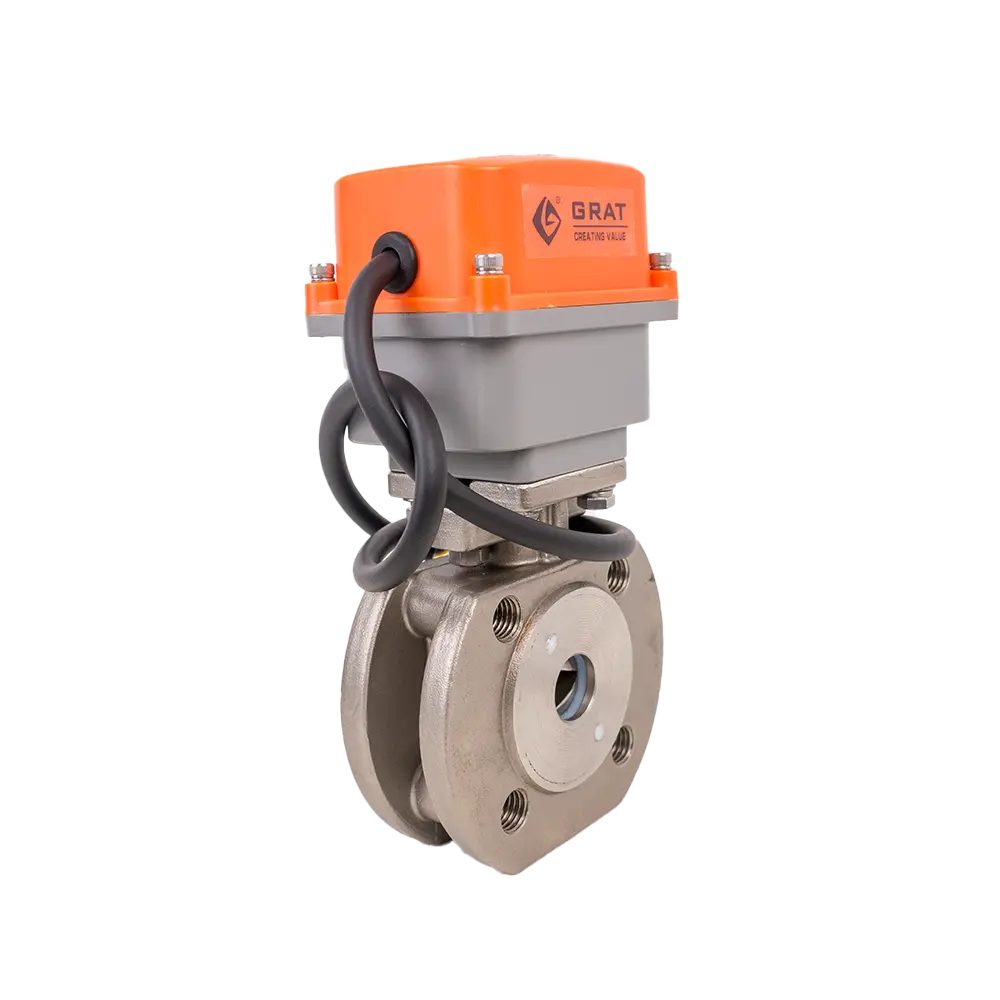

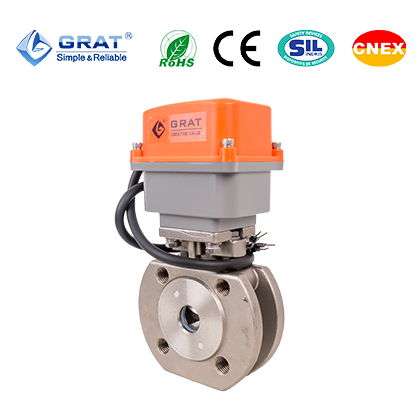

超短法兰球阀由电动执行器和超短球阀共同组成；产品采用一体化结构，接入三线制单相电即可控制运转，具有功能强、体积小、轻便、性能可靠、配套简单、流通能力大等优点。
与普通电动球阀相比具有结构紧凑、体积小、重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。
适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。
1. 双面球形密封功能，可达到零泄漏标准等级。
2. 超短法兰结构，阀座与端面法兰距离近，物料滞留少，密封性能优越。和普通电动球阀相比重量大大降低，约为普通电动球阀的50%。结构紧凑、体积小。
3. O型切断球阀具有优良的切断性能。
4. 球阀通道形状有矩形、V形及O形。
工作电源 | AC220V，DC24V |
公称通径 | DN15-40 |
介质温度 | -20℃ 至+350℃ (+200℃ 特殊密封) |
工作压力 | PN10 PN16 |
控制方式 | 调节或开关控制 |
连接方式 | 法兰式 |
阀体材质 | WCB、SUS304、SUS316 |
阀芯材质 | SUS304、SUS316 |
阀座材料 | PTFE(常温)、特制PPL（高温） |
泄 漏 量 | 符合ANSIB16.104 5级标准 |
密封形式 | 弹性密封、耐高温对位聚苯 |
适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、强氧化性介质等 |
防护等级 | IP66 |
设计与制造标准 | GB12237-2007 API 6D |
法兰标准 | JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239 |
结构长度 | GB12221-2005 |
检验标准 | API 598 |

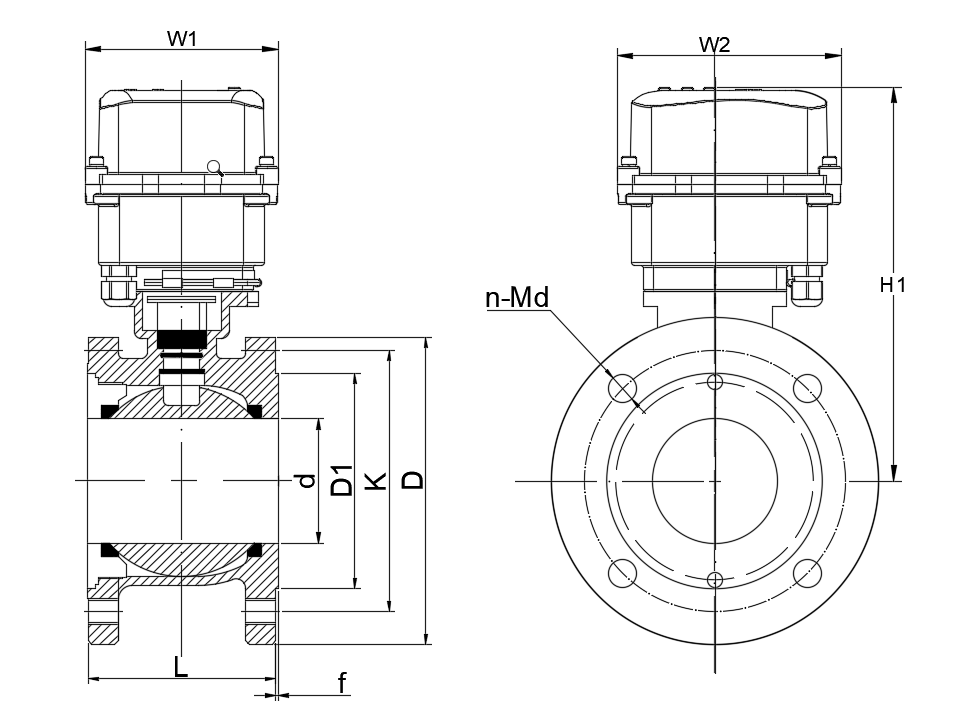

通径DN mm in | d | D1 | K | D | n-Md | f | L | H | W1 | W2 | |
DN15 | 1/2〃 | 15 | 45 | 65 | 95 | 4-M12 | 2 | 35 | 137.5 | 68.5 | 88.5 |
DN20 | 3/4〃 | 19 | 55 | 75 | 105 | 4-M12 | 2 | 38 | 143.5 | 68.5 | 88.5 |
DN25 | 1〃 | 25 | 65 | 85 | 115 | 4-M12 | 2 | 50 | 165 | 98 | 108 |
DN32 | 1 1/4〃 | 28 | 76 | 100 | 140 | 4-M12 | 2 | 50 | 172 | 93 | 108 |
DN40 | 1 1/2〃 | 38 | 83 | 110 | 148 | 4-M16 | 3 | 67 | 182 | 93 | 108 |
